Design der Form für Auto-Rückspiegel

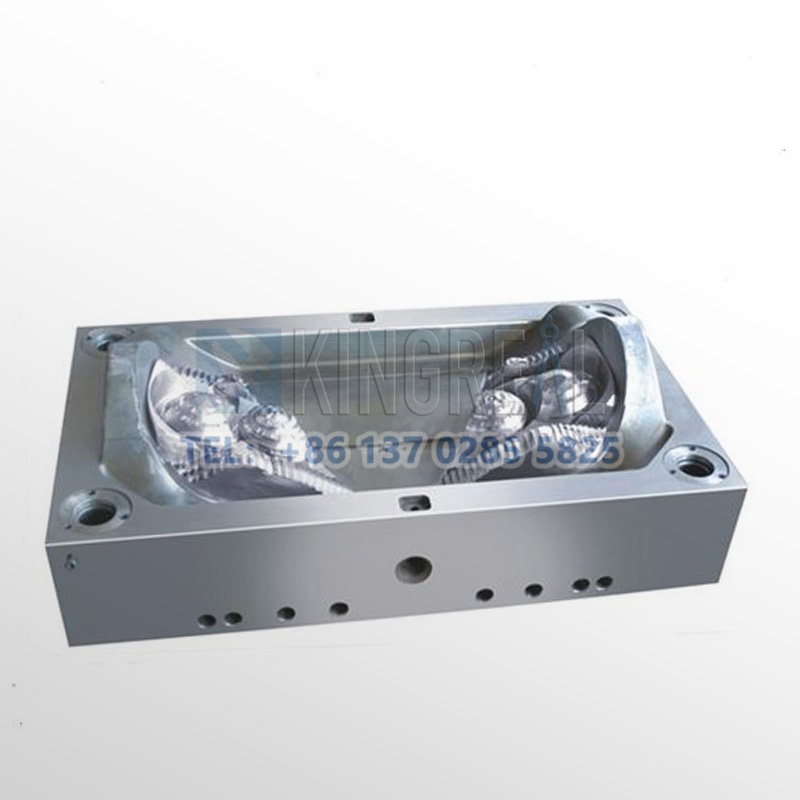

Als zentrales äußeres Bauteil und Sicherheitsmerkmal eines Automobils erfüllt der Rückspiegel zwei Funktionen: Er trägt die Spiegellinse und verbessert die Ästhetik des Fahrzeugs; noch wichtiger ist jedoch, dass er als zweites Augenpaar des Fahrers entscheidende visuelle Unterstützung für die Fahrsicherheit bietet. Die Serienfertigung seiner Kernkomponenten – wie beispielsweise des Gehäuses – mit höchster Präzision basiert vollständig auf der Entwicklung und Herstellung spezialisierter Anlagen.Formteil für Auto-RückspiegelAls wichtiges Ausrüstungsteil im Automobilherstellungssektor bestimmt die Konstruktionsrationalität dieser Formen für Rückspiegel direkt die Produktionseffizienz, die Maßgenauigkeit und die Lebensdauer der Formen; sie sind für die Industrie unverzichtbar, und ihre Konstruktionsqualität wirkt sich direkt auf die Gesamtqualität und die Wettbewerbsfähigkeit des Fahrzeugs selbst aus.

Die Kunststoffkomponenten von Kfz-Rückspiegeln unterliegen extrem hohen Anforderungen an Maßgenauigkeit und Oberflächengüte, was strenge Vorgaben für die Konstruktion der entsprechenden Werkzeugform mit sich bringt. Die klassische Konstruktion einer solchen Werkzeugform konzentriert sich im Wesentlichen auf Schlüsselelemente wie Angussverfahren, Hinterschnittbehandlung und Kernziehmechanismen, die alle darauf abzielen, einen stabilen Werkzeugbetrieb und eine effiziente Produktion zu gewährleisten.

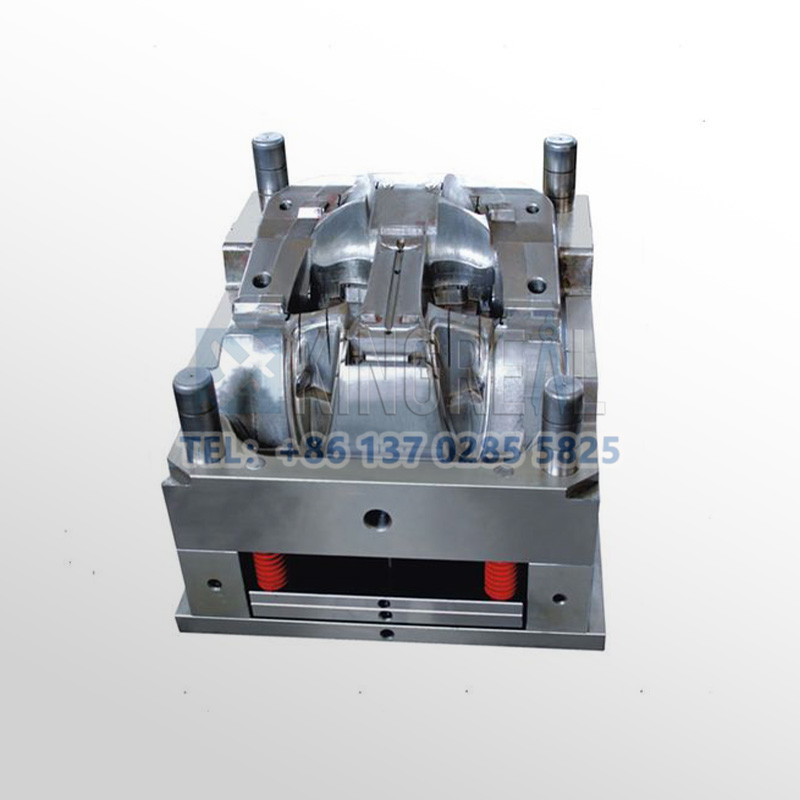

Klassisches Strukturdesign einer Form für einen Auto-Rückspiegel

Die strukturelle Gestaltung einesForm für Kfz-RückspiegelDie Konstruktion muss auf die spezifische Geometrie und die Montageanforderungen des Kunststoffbauteils abgestimmt sein. Zu den wichtigsten Konstruktionsüberlegungen zählen das Angussverfahren, die Hinterschnittbehandlung und die Kernziehmechanismen, da sie die Produktqualität und die Produktionseffizienz direkt beeinflussen.

1. Produkt-Gate-Methoden

Die Angussmethode ist ein entscheidender Aspekt bei der Konstruktion von Formen für Auto-Rückspiegel, da sie den Schmelzefülleffekt und die Gesamtqualität des Kunststoffbauteils maßgeblich beeinflusst. Gängige Angussmethoden sind der Bodenanguss, der Unterwasseranguss, der Direktanguss, der Hupenanguss und der Punktanguss, die jeweils ihre spezifischen Vor- und Nachteile aufweisen. Da Rückspiegel als äußere Zierteile strengen ästhetischen Standards unterliegen und in großen Stückzahlen gefertigt werden müssen, verwenden die Formen für Auto-Rückspiegel typischerweise ein Heißkanalsystem mit Direktanguss. Dieses Verfahren minimiert Materialverluste, verkürzt den Formzyklus, gewährleistet eine gleichmäßige Schmelzefüllung, verhindert Fließmarken und Bindenähte und garantiert sowohl die Oberflächengüte als auch die Maßgenauigkeit des Kunststoffbauteils.

2. Hinterschneidungen und zugehörige Mechanismenkonstruktion

Die Analyse des Entformungswinkels ergab zwei Hinterschneidungen an der Vorderseite des Kunststoffbauteils des Rückspiegels. Diese Hinterschneidungen erschweren das reibungslose Entformen und erfordern daher spezielle Auswerfermechanismen. Um die interne Montage zu ermöglichen, verfügt das Bauteil zudem über zwei Bereiche im Inneren, die standardmäßige Winkelstifte (Auswerfer) benötigen, um das Entformen der inneren Hinterschneidungen zu erleichtern. Die Hinterschneidungen verhindern, dass das Kunststoffteil direkt aus der Rückspiegelform ausgeworfen werden kann; ein fehlerhaft konstruierter Mechanismus kann zudem leicht zu Beschädigungen des Bauteils führen. Daher stellt dies einen kritischen Aspekt bei der Konstruktion von Rückspiegelformen für Kraftfahrzeuge dar.

3. Konstruktion des Hydraulikzylinder-Kernzugmechanismus

Eine spezielle Aussparung direkt an der Vorderseite des Kunststoffteils weist einen langen Hub von 90,58 mm auf. Da ein herkömmlicher Schiebermechanismus diese Anforderung nicht erfüllen kann, verwendet die Form für den Auto-Rückspiegel einen hydraulischen Kernziehmechanismus. Dieser nutzt die Antriebskraft des Hydraulikzylinders, um ein gleichmäßiges Kernziehen mit großem Hub zu erreichen. Der zu dieser Aussparung gehörende Schieber enthält ein beträchtliches Kunststoffvolumen; daher kann es beim Spritzgießen leicht zu Wärmestau kommen. Um dem entgegenzuwirken, sind Kühlkanäle in die Schieberkonstruktion integriert, die die Wärme schnell abführen und so sowohl die Qualität des Kunststoffteils als auch die Lebensdauer der Form für den Auto-Rückspiegel gewährleisten.

4. Konstruktion des Winkelschiebers mit hydraulischem Kernziehmechanismus

Die schrägen Bohrungen direkt an der Vorderseite des Kunststoffteils fallen unter die Kategorie Hinterschneidungen. Die Form für den Rückspiegel verfügt über einen speziell für diese Merkmale entwickelten, schrägen Schiebemechanismus. Obwohl das Grundprinzip dem von Standardschiebern entspricht, erfordert der verlängerte Hub den Einsatz eines hydraulischen Kernziehmechanismus. Dieser gewährleistet die vollständige Kernentkopplung und erhält die Integrität des Kunststoffteils. Dadurch wird die Maßgenauigkeit der schrägen Bohrungen sichergestellt und die Montageanforderungen erfüllt.

5. Konstruktion des internen abgewinkelten Auswurfmechanismus

Die im Kunststoffteil befindlichen Montageklammern bilden Hinterschneidungen, die sich nicht mit herkömmlichen Schiebern lösen lassen. Daher verfügt die Form für den Kfz-Rückspiegel über zwei abgewinkelte Auswerfermechanismen. Durch ihre abgewinkelte Bewegung führen diese Mechanismen gleichzeitig das Auswerfen des Teils und das Herausziehen des Kerns durch. Dies gewährleistet die strukturelle Integrität und Maßgenauigkeit der Klammern und verhindert Verformungen oder Brüche. Darüber hinaus werden Winkel, Hub und Rückstellgenauigkeit der abgewinkelten Auswerfer präzise gesteuert, um deren harmonischen und synchronisierten Betrieb mit den anderen Formmechanismen sicherzustellen.

Konstruktionsüberlegungen für die Form eines Auto-Rückspiegels

Das Design vonForm für Kfz-RückspiegelEs bedarf eines ausgewogenen Ansatzes, der strukturelle Rationalität, Produktqualität und Produktionseffizienz berücksichtigt. Die zentralen Konstruktionsprinzipien umfassen verschiedene kritische Aspekte – darunter die Trennlinie, die Formteile und das Anguss-System –, die jeweils einen direkten Einfluss auf die Leistung der Form für den Auto-Rückspiegel und die Qualität des Endprodukts ausüben.

1. Trennliniengestaltung

Die Trennlinie dient als Schnittstelle zwischen der beweglichen und der festen Formhälfte. Ihr grundlegendes Konstruktionsprinzip besteht darin, die Position entsprechend dem größten Querschnitt des Kunststoffteils zu wählen. Dies gewährleistet ein reibungsloses Öffnen und Schließen der Form für den Kfz-Rückspiegel, erleichtert das Auswerfen des Teils und verhindert, dass sich das Kunststoffteil in der Form verklemmt oder verformt. Um die ästhetische Qualität des Produkts zu erhalten, muss die Trennlinie zudem von kritischen sichtbaren Oberflächen entfernt – idealerweise in verdeckten Bereichen – positioniert werden, um die Bildung von Graten zu minimieren. Dieses Verfahren gewährleistet außerdem ein ausgewogenes Verhältnis zwischen Verarbeitbarkeit und Montagegenauigkeit und verhindert wirksam das Austreten von geschmolzenem Kunststoff.

2. Konstruktion von Formteilen

Die Formteile (Kavitäten und Kerne) bestimmen maßgeblich die Qualität des Kunststoffteils. Die Form für den Auto-Rückspiegel ist modular aufgebaut und verwendet Einsätze, was die Verarbeitung, Wartung und den Austausch vereinfacht und gleichzeitig die Wartungskosten senkt. Entsprechend der Form und den Abmessungen des Kunststoffteils müssen Dicke und Festigkeit dieser Komponenten sorgfältig ausgelegt werden, um Fehler im Endprodukt – wie beispielsweise Verformungen durch hohen Einspritzdruck oder ungleichmäßige Wandstärke – zu vermeiden. Darüber hinaus werden verschleißfeste und hitzebeständige Werkstoffe, wie beispielsweise Formstahl 2344, verwendet, um die Lebensdauer der Form für den Auto-Rückspiegel zu verlängern.

3. Entwurf des Verankerungssystems

Das Anguss-System leitet den geschmolzenen Kunststoff in den Formhohlraum. Abhängig von den Materialeigenschaften (z. B. ABS, PP) und den Strukturmerkmalen des Kunststoffteils wird ein geeigneter Angusstyp – beispielsweise ein Punktanguss – ausgewählt, um die Angussmarke zu kaschieren. Länge und Durchmesser der Angusskanäle werden sorgfältig kontrolliert, um Druckverluste und Materialverschwendung zu minimieren. Bei Heißkanalsystemen wird die Temperaturregelung an den Einspritzpunkten optimiert, um eine stabile Schmelztemperatur zu gewährleisten.

4. Konstruktion des seitlichen Kernzugmechanismus

Um strukturelle Merkmale wie Hinterschneidungen und schräge Bohrungen im Kunststoffteil zu realisieren, verfügt die Form für den Auto-Rückspiegel über Mechanismen wie schräge Schieber und Hydraulikzylinder zum seitlichen Kernziehen. Hinterschneidungen mit langem Hub werden durch Hydraulikzylinder betätigt; schräge Bohrungen nutzen eine Kombination aus schrägen Schiebern und Hydraulikzylindern; und interne Schnappverbindungen werden durch schräge Auswerferstifte realisiert. Richtung und Hub der Kernziehmechanismen sind strategisch angeordnet, und Keilverriegelungsmechanismen verhindern ein Verrutschen und gewährleisten so eine reibungslose und zuverlässige Kernentnahme.

5. Auslegung des Temperaturregelungssystems

Das Temperaturregelungssystem gewährleistet eine gleichmäßige Abkühlung des geschmolzenen Kunststoffs und minimiert dadurch Fehler im fertigen Bauteil.Form für Kfz-RückspiegelEs werden verschiedene Kühlmethoden kombiniert, darunter geradlinige und konturnahe Kühlkanäle, die den Konturen des Formhohlraums präzise folgen, um die Kühlleistung zu optimieren. Besonders wärmeintensive Bereiche wie die Kernziehmechanismen werden gekühlt. Darüber hinaus werden Temperatur und Durchflussrate des Kühlwassers optimiert und die Oberflächenrauheit sowie die Dichtheit der Kühlkanäle sorgfältig kontrolliert, um Wasseraustritt zu verhindern.

6. Auslegung des Auswurfsystems

Abhängig von den spezifischen Eigenschaften des Kunststoffteils nutzt das Auswerfsystem eine Kombination verschiedener Auswerfmethoden – wie Auswerferstifte, Auswerferblöcke und abgewinkelte Auswerferstifte –, um ein reibungsloses Entformen zu gewährleisten und Defekte wie Auswerfermarken (Weißfärbung) oder Verformungen zu vermeiden. Der Auswerferhub und der Rückstellmechanismus sind präzise konstruiert; um ein Anhaften des Kunststoffteils an der stationären Formhälfte zu verhindern, können federbelastete Blöcke auf der stationären Seite hinzugefügt werden. Während des gesamten Prozesses wird die Balance der Auswerfkräfte sorgfältig berücksichtigt, um die strukturelle Integrität des Kunststoffteils zu gewährleisten.

7. Auslegung des Entlüftungssystems

Um Lufteinschlüsse – die zu Fehlern in den Formteilen führen können – zu vermeiden, sind Entlüftungsnuten oder -bohrungen an kritischen Stellen in den Kavitäten und Angüssen der Form für den Auto-Rückspiegel strategisch platziert. Diese Entlüftungen weisen eine kontrollierte Breite von 0,02–0,05 mm und eine Tiefe von 0,01–0,03 mm auf. Darüber hinaus wird in Bereichen, die anfällig für Lufteinschlüsse sind, durch die Trennfugen der Einsätze eine Entlüftung gewährleistet, um ein rechtzeitiges und effektives Abführen der Gase sicherzustellen.

8. Material- und Prozesskompatibilität

Basierend auf den Schrumpfungsraten und Fließeigenschaften der für die Teile verwendeten Kunststoffe – wie ABS und PP – werden die Abmessungen der Form für den Kfz-Rückspiegel und die zugehörigen Spritzgussparameter sorgfältig angepasst. Das Formmaterial selbst muss sowohl auf den jeweiligen Kunststoff als auch auf das geplante Produktionsvolumen abgestimmt sein; typischerweise werden verschleißfeste und hitzebeständige Formstähle verwendet. Dieser Ansatz ermöglicht die synergistische Optimierung sowohl der Formkonstruktion als auch des Fertigungsprozesses und gewährleistet somit eine gleichbleibende Produktqualität.

Das Design vonFormen für Kfz-RückspiegelDie Herstellung einer stabilen und effizienten Form für Autorückspiegel erfordert einen fokussierten und sorgfältigen Ansatz in jeder einzelnen Phase. Nur durch ein wissenschaftlich fundiertes und rationales Design lässt sich eine hochwertige Form für Autorückspiegelgehäuse fertigen. Angesichts der ständigen Weiterentwicklung der Automobilindustrie werden auch Design und Technologie von Autorückspiegelformen in Richtung noch höherer Präzision und Effizienz optimiert.
