Einführung in die Rohrbogenform
● ● ● ● ●
Rohrbogenformen sind speziell für die Serienfertigung von 90°- oder 180°-Rohrbögen konzipiert. Diese PVC-Rohrbogen-Spritzgießformen sind wichtige Verbindungsstücke zur Richtungsänderung von Rohren. Angesichts der zunehmenden Komplexität von Rohrleitungssystemen in Branchen wie dem Bauwesen, dem Transportwesen und der Haushaltsgeräteindustrie wird die Bedeutung von Rohrbogenformen immer deutlicher. KRMOLD PVC-Rohrbogen-Spritzgießformen werden typischerweise aus hochwertigem Stahl gefertigt, um eine lange Lebensdauer der Form zu gewährleisten. Das KRMOLD-Team entwickelt die Bögen individuell nach den spezifischen strukturellen Gegebenheiten jedes Kundenprojekts. Dieser maßgeschneiderte Ansatz gewährleistet nicht nur eine perfekte Formgebung des Bogeninneren, sondern auch ein reibungsloses Entformen. Dies steigert die Produktionskapazität deutlich, verkürzt die Produktionszyklen und reduziert die Arbeitskosten. Für Hersteller, die Rohrbögen in großen Stückzahlen benötigen, sind KRMOLD Rohrbogenformen die ideale Lösung.
Parameter der PVC-Rohrbogen-Spritzgießform
● ● ● ● ●
| Material | PVC |
| Formbasis | HASCO, anpassbare Formbasen erhältlich, S50C/S45C/LKM |
| Formkern/Hohlraum | Werkstoff: DIN 1.2316, S136, 4Cr13, etc., 2738, H13, P20, etc. |
| Anzahl der Hohlräume | Basierend auf Kundenanforderungen, wie z. B. jährliches Produktionsvolumen, Größe der Spritzgießmaschine usw. |
| Formstruktur | Vollautomatisch |
| Läufer | Kaltläufer/Heißläufer |
| Kühlwassersystem | Einzigartiges kreisförmiges Kühlkernsystem für verbesserte Effizienz. |
| Formenkonstruktionssoftware | CAD, CAM, CAE, Pro-E usw. |
| Anlagen zur Formenbearbeitung | Hochgeschwindigkeits-CNC-Werkzeugmaschinen, Standard-CNC-Werkzeugmaschinen, EDM-Maschinen, Drahterodiermaschinen, Schleifmaschinen, Bohrmaschinen |
| Oberflächenbehandlung von Schimmelpilzen | Strukturiert (MT-Standard), Hochglanzpoliert, Spiegelpoliert usw. |
| Schimmelpilzlebensdauer | 1 Million Zyklen |
| Standards | ASTM, GB/T, ISO4435, AS/NZS, DIN usw. |
Hauptmerkmale der Rohrbogenform
● ● ● ● ●
1. Kundenspezifische Hohlraumgestaltung
Das KRMOLD-Team stellt die tatsächlichen Produktionsbedürfnisse seiner Kunden stets in den Vordergrund. Um die vielfältigen Kundenanforderungen bestmöglich zu erfüllen, gestaltet KRMOLD die Anzahl der Kavitäten in seinen Spritzgussformen für PVC-Rohrbögen flexibel. So erhält jeder Kunde eine optimal auf seine Produktionsumgebung abgestimmte Spritzgussform. Standardmäßig sind KRMOLD-Rohrbogenformen einteilig, doch für Kunden mit hohem Produktionsbedarf bietet KRMOLD auch Mehrkavitätenformen mit 4, 8 oder mehr Kavitäten an. Diese flexible Anpassung ermöglicht es KRMOLD, die PVC-Rohrbogenformen an unterschiedliche Produktionsmethoden und -anforderungen anzupassen und die Produktionseffizienz deutlich zu steigern. Durch die Erhöhung der Kavitätenanzahl in der Rohrbogenform können Kunden im gleichen Produktionszyklus mehr Produkte herstellen, die Produktionsressourcen optimal nutzen und die Produktionskosten pro Produkt senken.
2. Einhaltung von Branchenstandards
Die Spritzgussformen für PVC-Rohrbögen von KRMOLD entsprechen strengen Industriestandards und eignen sich daher besonders für die Herstellung von Rohrbögen verschiedenster Spezifikationen. Ob für Hochdrucksysteme oder allgemeine Anwendungen im Flüssigkeitstransport – diese Formen gewährleisten eine dichte Abdichtung der hergestellten PVC-Rohrbögen. Diese dichte Verbindung verbessert die Systemsicherheit und -zuverlässigkeit und verhindert effektiv Leckagen, insbesondere in industriellen Anwendungen mit hohen Druck- und Durchflussanforderungen. Die branchenüblichen Spritzgussformen reduzieren nicht nur potenzielle Sicherheitsrisiken, sondern geben Anwendern auch mehr Vertrauen und ermöglichen einen sorgenfreien Einsatz der Produkte in unterschiedlichsten Anwendungen. Um die Anwendbarkeit und Zuverlässigkeit der Produkte weiter zu optimieren, analysiert das KRMOLD-Team regelmäßig Marktanforderungen und Aktualisierungen technischer Standards, damit die Spritzgussformen für PVC-Rohrbögen von KRMOLD stets auf dem neuesten Stand der Technik bleiben.
3. Haltbarkeit und Lebensdauer
Die Langlebigkeit und Lebensdauer der Spritzgussformen für Rohrbögen beeinflussen direkt die Produktionseffizienz und Kostenkontrolle unserer Kunden. Daher werden die PVC-Rohrbogen-Spritzgussformen von KRMOLD sorgfältig aus hochwertigem, verschleißfestem Stahl gefertigt, um höchste Präzision und Effizienz auch bei wiederholter Verwendung zu gewährleisten. Diese äußerst robuste Konstruktion reduziert den Verschleiß der Spritzgussformen während der Produktion und verlängert so deren Lebensdauer erheblich. Für Hersteller bedeutet dies deutlich geringere Wartungskosten. Die Rohrbogenformen von KRMOLD werden strengen Qualitätskontrollen unterzogen, um sicherzustellen, dass es auch bei längerem Gebrauch nicht zu Präzisionsverlusten oder Funktionsausfällen kommt. Diese stabile Leistung ermöglicht es unseren Kunden, während des gesamten Produktionsprozesses eine gleichbleibende Produktqualität zu erzielen und Produktionsverzögerungen oder zusätzliche Kosten aufgrund von Ausfällen der Spritzgussformen zu vermeiden.
4. Verschiedene Arten von Rohrbogenformen
Dank langjähriger Branchenerfahrung und technologischer Expertise kann KRMOLD eine Vielzahl von Spritzgussformen für Rohrbögen entwickeln. Diese PVC-Rohrbogenformen umfassen unter anderem Formen für Einzelrohrbögen, Mehrfachrohrbögen, Kreisbogenrohrbögen, Spiralrohrbögen und geschweißte Rohrbögen. Jede Form zeichnet sich durch einzigartige Strukturmerkmale aus und eignet sich daher für diverse Anwendungen. Kreisbogenrohrbögen sind beispielsweise ideal für Anwendungen mit großen Biegeradien im Rohrleitungsbau. Diese Konstruktion reduziert effektiv den Strömungswiderstand und verbessert die Wärmeleitfähigkeit der Rohrleitung. Spiralrohrbögen hingegen werden häufig in komplexen Systemen wie Wärmetauschern eingesetzt und ermöglichen einen effizienten Wärmeaustausch. Spritzgussformen für geschweißte PVC-Rohrbögen spielen eine entscheidende Rolle beim Schweißen von Schiffsrohrleitungen und gewährleisten die Festigkeit und Sicherheit der Schweißverbindungen. Neben bestehenden Konstruktionen entwickelt das KRMOLD-Team kontinuierlich neue Rohrbogenformen, um den sich wandelnden Marktanforderungen gerecht zu werden. Durch die enge Kommunikation mit den Kunden kann KRMOLD die Konstruktionen der PVC-Rohrbogen-Spritzgießformen umgehend an die spezifischen Anforderungen anpassen und so sicherstellen, dass sie den Bedürfnissen verschiedener Anwendungsszenarien gerecht werden.
Anwendungsbereiche von Rohrbogenformen
● ● ● ● ●

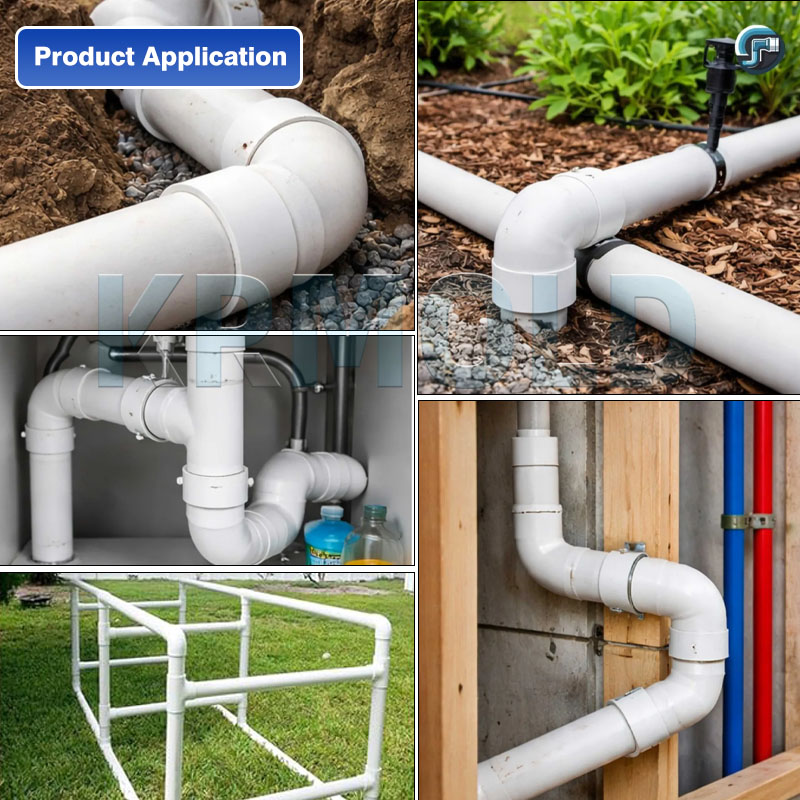

Spritzgussformen für PVC-Rohrbögen produzieren Rohrbögen für vielfältige Anwendungen, darunter Abgasrohre für Kraftfahrzeuge, Entwässerungsrohre für Gebäude, Kondenswasserrohre für Haushaltsgeräte und Bewässerungsrohre für die Landwirtschaft. Entwässerungsrohre sind die häufigste Anwendung und finden sich in nahezu jedem Gebäude. Mit diesen Spritzgussformen hergestellte PVC-Rohrbögen können in Kaltwasserleitungen von Wohnhäusern und Gewerbegebäuden zum Anschluss von Kaltwasserleitungen verwendet werden. Sie eignen sich auch für Entwässerungssysteme zur Ableitung von Abwasser, Fäkalien und Lüftungsanlagen. Darüber hinaus können sie in Regenwasserableitungssystemen als Abzweigstücke für Dachrinnen und Fallrohre eingesetzt werden.
KRMOLD bietet hochpräzise und langlebige Spritzgussformen für PVC-Rohrbögen. Ob Sie Rohrbogenformen mit beliebigen Winkeln (üblicherweise 90° und 180°), in Standard- oder Sonderausführungen benötigen – kontaktieren Sie KRMOLD noch heute für ein Angebot oder um individuelle Anpassungsmöglichkeiten zu besprechen.
Geben Sie die Kunststoffart (z. B. PP, ABS) und die Anforderungen für die Nachbearbeitung (z. B. Spritzen, Siebdruck) an und stellen Sie 2D- oder 3D-Zeichnungen der Kunststoffteile bereit. Geben Sie gleichzeitig das Produktionsvolumen, die Anforderungen an das Erscheinungsbild, die Toleranzstandards usw. an.
Im Allgemeinen beginnen unsere Ingenieure sofort mit der Angebotserstellung, nachdem der Kunde die vollständigen Produktionsanforderungen übermittelt hat. Normalerweise dauert dies etwa 1-3 Tage.
Die Lieferzeit für herkömmliche Spritzgussformen beträgt in der Regel 30–60 Tage und kann bei komplexen Formen länger sein. Beispielsweise beträgt die typische Lieferzeit für Flüssigsilikonformen etwa 60 Tage und umfasst Design, Herstellung, Formprüfung usw.
Hochpräzise Verarbeitungstechnologie: Hochpräzise Geräte wie CNC-Bearbeitungszentren (CNC) und Funkenerosionsmaschinen (EDM) werden verwendet, um den Designprozess in Kombination mit CAD/CAM-Software zu optimieren. Qualitätskontrolle: Überprüfung der wichtigsten Abmessungen der Form mit einem Koordinatenmessgerät (KMG) und Überprüfung mehrerer Probenchargen während der Probeformphase. Materialauswahl: Verwenden Sie für die Matrizenmuttern Matrizenstahl mit hoher Verschleißfestigkeit (z. B. H13, S136) und Oberflächenbehandlung (z. B. Nitrieren, Verchromen), um die Lebensdauer zu verlängern.
Überprüfen Sie nach jeweils 50.000 Formen die Führungssäule, den Auswerferstift und andere Verschleißteile und reinigen Sie die Formoberfläche von Kunststoffresten und Rost. Verwenden Sie Hochtemperaturfett für Gleitteile (z. B. Kippdeckel, Schieber), um Reibungsverluste zu reduzieren. Stellen Sie sicher, dass der Wasserkreislauf reibungslos funktioniert und der Temperaturunterschied ≤ 5 °C beträgt, um Risse in der Form durch thermische Belastung zu vermeiden.
Die Materialkosten für die Form betragen etwa 30–40 % (z. B. kostet eine Tonne P20-Stahl etwa 20.000 Yuan), die Verarbeitungskosten mehr als 50 % (CNC-Arbeitsstundensatz etwa 80–150 Yuan/Stunde). Bei der Kleinserienproduktion kann eine Aluminiumform gewählt oder die Konstruktion vereinfacht werden. Bei über 100.000 Stück wird die Verwendung von Hartmetalleinsätzen empfohlen, um die Lebensdauer zu verlängern!
Spritzgussprodukte müssen die Designanforderungen (wie Größe, Aussehen) vollständig erfüllen und eine kontinuierliche und stabile Produktion gewährleisten. Formmarkierungen, Prüfberichte (wie z. B. Materialhärteprüfungen) und technische Zeichnungen sollten vollständig sein.
Die Kosten werden direkt von Formstahl (wie S136H, NAK80 und anderen importierten Materialien) und der Art des Formembryos (die kurzfristigen Kosten einer Aluminiumform sind niedrig, die Lebensdauer jedoch kurz) beeinflusst. Der Einsatz von CAD/CAE/CAM-Designtechnologie, Heißkanalsystemen usw. erhöht zwar die Anfangsinvestition, kann aber die langfristigen Vorteile (wie z. B. Reduzierung der Angüsse und Steigerung der Produktionskapazität) verbessern.
